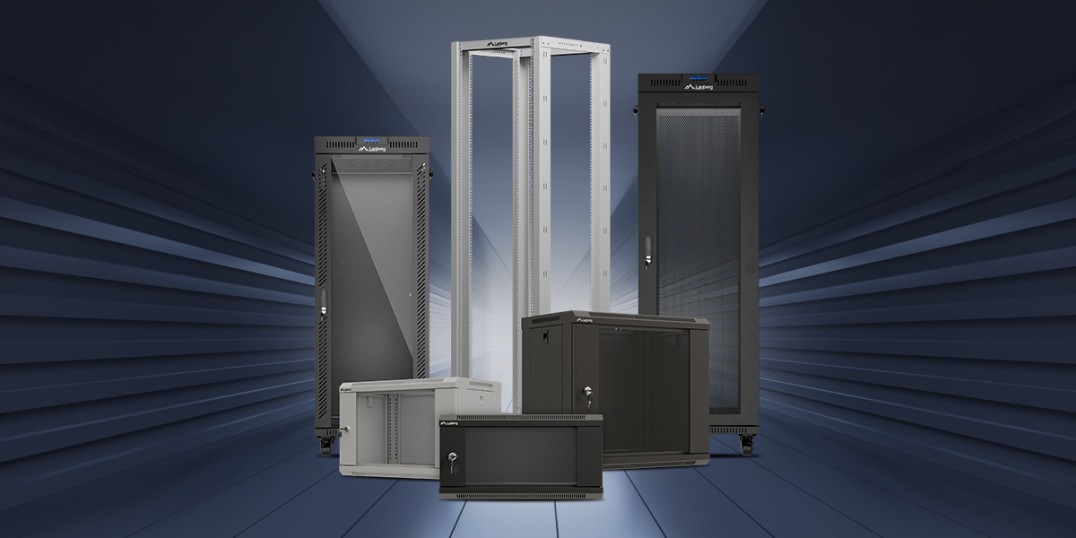

Hur väljer jag rätt rackskåp för ditt projekt?
Att välja ett rackskåp är ett infrastrukturbeslut, inte att "köpa en möbel". Rätt modell påverkar nätverksstabilitet, enhetstemperatur, serviceergonomi, fysisk säkerhet och den faktiska TCO - total ägandekostnad under installationens hela livscykel. Skåpet avgör om det tar 5 minuter eller en halv dag att byta ut en switch, om UPS och kablage kan dras på ett logiskt sätt eller om de ständigt kommer att krocka med dörrarna, om utrymmes- och effektreserven räcker för tillväxt eller om varje uppgradering slutar med att stigarledningen måste byggas om.
I praktiken handlar det rätta valet inte om "hur många U:n och vilket djup". Lika viktigt är: arbetsmiljön (SOHO, kontor, serverrum, lab/AV - det vill säga laboratorier och audio-videosystem: konferensrum, studios/broadcast, utbildning, digital skyltning; där tyst drift, snabb omkonfiguration och enkel åtkomst framifrån/bakifrån till enheter som HDMI/SDI/HDBaseT-matriser, DSP-processorer, förstärkare, mixers, encoders/recorders, skyltspelare och styrenheter spelar roll), effekttäthet (PoE, NVR, servrar), kabellogistik (böjningsradier, vertikal/horisontell dragning), strömfördelning (1U/0U PDU, effektmarginal), akustik och möjlighet till service på sidan och baksidan. De vanligaste problemen uppstår på grund av bristande utrymme - U, djup, kraft och kylning - och på grund av ett ogenomtänkt kabelhanteringssystem. Vi inbjuder dig att läsa vår artikel, där vi kommer att försöka skingra alla tvivel.

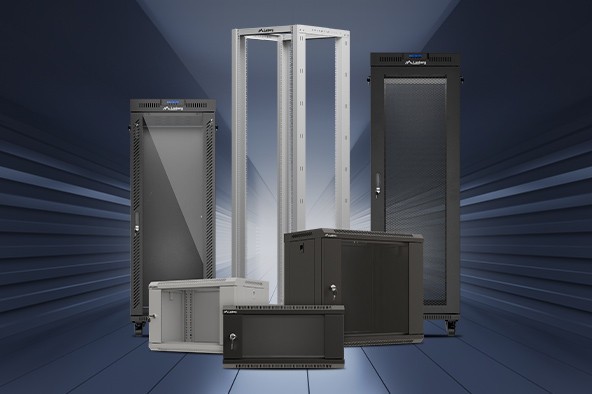

Vad exakt är ett rackskåp?
Ett rackskåp är ett standardiserat hölje för montering av IT/telekom/AV-utrustning, baserat på en bredd på 19″ (mindre ofta 10″) och en höjdindelning i "U"-enheter (1U = 44,45 mm). Standardisering innebär att patchpaneler, switchar, servrar, UPS-enheter och tillbehör passar i samma monteringsskenor och att servicen är förutsägbar. Ett bra skåp är inte bara en stålram med en dörr: det är en väl genomtänkt luftflödesväg, säker strömfördelning, jordning av element och utrymme för tillväxt, som tillsammans förkortar driftstopp och minskar driftskostnaderna.
Standarder: 19″ (professionell marknad), 10″ (SOHO - Small Office/Home Office; kontor, serverrum, labb/AV); montering på skenor med U-avstånd, M6-skruvar + burmuttrar.
Skåpstomme: väggmonterad eller golvstående; glas/perforerade dörrar; löstagbara sidopaneler; kabelgenomföringar.
Mål: ordning och standardisering, kortare servicetid, bättre tillförlitlighet, säkerhet och estetik.
Hur läser man specifikationer och planerar mått?
Specifikationen för varje rackskåp består av tre dimensioner: bredd (19″/10″), höjd (U) och djup (externt och montering - avstånd mellan skenorna). Innan du väljer modell bör du inventera utrustningen, summera U-enheterna och lägga till en marginal på 20-30%. Beräkna djupet "i verkliga termer": chassi + pluggar + kabelböjningsradie. Kontrollera också lastkapacitet (för väggmonterade enheter), dörrens öppningsriktning och möjligheten att vända gångjärn, och för golvskåp - nivellering och eventuell förankring.
Höjd i U - marginalen som räddar projekt
Planering "till gränsen" slutar med att det inte finns plats för organisatörer eller en extra patchpanel. En minsta buffert på 20-30% gör att du kan utöka installationen utan att omorganisera hela skåpet.
Övning: räkna U för alla enheter, lägg till +20-30%, planera en gratis 1U ovanför särskilt "heta" element.
Djup - yttre mått och monteringsmått
För väggmonterade skåp oftast 450-600 mm, för golvstående 600/800/1000/1200 mm. Kom ihåg det faktiska monteringsutrymmet, ström-/ethernetkontakter och böjningsradier - särskilt för patchkablar på framsidan.
Tips: för servrar/UPS-enheter är 1000-1200 mm att föredra; för SOHO/CCTV är 600 mm ett säkert val.
Dörrar och serviceåtkomst
Glasdörrar förbättrar akustiken och möjliggör snabb visuell inspektion; perforerade dörrar förbättrar luftflödet. Avtagbara sidor och enkel åtkomst till baksidan förkortar interventionstiden.
Tips: överallt där låg ljudnivå är en prioritet.
Lastkapacitet och stabilitet
Väggmonterade enheter begränsas av väggen och konsolerna, så tunga element (UPS) är ett undantag. I golvskåp monteras de tyngsta modulerna lågt, skåpet ställs i nivå och - vid höga laster - förankras det.
Regel: vikten går ner, tyngdpunkten förblir låg, säkerheten ökar.
Väggmonterade skåp - ett kompakt distributionsnav
Väggmonterade skåp är idealiska för SOHO, små kontor, IDF (Floor Distribution Points) och CCTV. Typiska 9-12U med 600 mm djup rymmer en router/ONT, PoE-switch, 1-2 patchpaneler och en NVR, vilket ger utrymme för snygg kabeldragning. I PoE- och övervakningsinstallationer kan värme vara en utmaning - det är värt att använda perforerade dörrar och en fläktpanel med termostat. En begränsning är ofta väggens belastningskapacitet; om du planerar en UPS, kontrollera den tillåtna belastningen och montera den på en hylla så lågt som möjligt.
När ska man välja: en lokal nätverksnod, NVR + PoE, ett mikronätverk i hemmet/på kontoret.
Startmått: från 4U till 12U, 350-450 mm djup (marginal för pluggar och patchkablar).
Ventilation: 2-4-fläktspanel + termostat; fri 1U ovanför "värmare".
Tillbehör: hylla för NVR/UPS, 1U organizer, borstpanel, 1U PDU, uppsättning M6-skruvar.
Golvstående skåp - ryggraden i serverrum och större IDF/MDF
När antalet enheter och kraven på strömförsörjning, kylning och kabeldragning växer är det dags för ett golvskåp. På kontor är en bra utgångspunkt 15U-32U (oftast 600x600, 600x800 mm) och i serverrum från 37U-47U (från 600x1000/1200 eller 800x1000/1200 mm) med perforerad fram-/baksida. Montera de tyngsta modulerna - UPS-enheter, batterier - så lågt som möjligt; nivellera skåpet med hjälp av fötter eller hjul och förankra det i golvet om det behövs. 1-2U blankingpaneler mellan utrustningsblocken förbättrar kylningens riktning och minskar "kortslutningar" av luftströmmar.
När ska man välja: servrar på slides, arrayer, större UPS-enheter, vertikal PDU, mycket kablage.
Startmått: I kontor är en bra utgångspunkt 22-32U (oftast 800×1000 mm) och i serverrum 42-47U (800×1000/1200 mm).
Strömförsörjning: dubbla matningar, 0U PDU på båda sidor, minst 30 % effektmarginal.
Organisation: vertikala kabelhanterare, borstgenomföringar i topp/botten, blindpaneler mellan enheterna.
Öppet rack - full åtkomst och maximal flexibilitet
Ett öppet rack (öppen 19″-ram) är en lösning för laboratorier, testbänkar och AV-integration. Avsaknaden av ett hölje innebär maximal ventilation och blixtsnabb omkonfiguration, men det kräver en kontrollerad miljö - utan slumpmässiga rörelser och mycket damm.
Fördelar: 360° åtkomst, snabba förändringar, utmärkt termik.
Tips: hjul + tvärstag, kardborreband/zipband, vertikala stegar för buntar.
Begränsningar: reducerat fysiskt skydd - endast lämplig för "rena" zoner.
Kylning och akustik - en disciplin som lönar sig
Kylningen bör planeras så att luftflödet går framifrån och bakåt. Perforerade dörrar och blindpaneler begränsar luftflödesblandningen. I kontorsutrymmen fungerar fläktar med variabel hastighet och termostat bra - mindre buller och stabilare temperaturer. PoE-switchar och NVR:er kan avge mycket värme; lämna en fri 1U ovanför dem eller tvinga fram ett högre luftflöde.
Bästa praxis
Perforering fram/bak, 1-3U blindpaneler, fri RU ovanför hot spots.
Undvik "kortslutningar" i luftflödet - separera kalla och varma zoner.
Övervaka temperaturen - ställ in larmtrösklar på ett realistiskt sätt.
Automatisering
Fläktpaneler + termostat; kylningen fungerar när det behövs, inte "på full gas" hela tiden.
Akustik
Glas + tätningar i ljudkänsliga områden; kom ihåg kompromissen med termiska element.
Ström och säkerhet - marginaler ger sinnesfrid
Organisera strömförsörjningen med hjälp av PDU-enheter: i väggmonterade skåp - 1U; i golvskåp - vertikala 0U (fler uttag, kortare sladdar). Planera med en marginal på 30 % för uttag och strömförsörjning. Montera UPS-enheter i rack på glidskenor; i kritiska system bör du överväga en online-UPS med underhållsbypass. Jorda alla skåpselement (chassi, dörrar, paneler) och kontrollera åtkomsten till rummet.
Effektplan: marginal ≥30% för lasttillväxt och temperatur.
Topologi: där så är möjligt - två oberoende matningar.
Säkerhet: jordning, lås, begränsad borttagning av paneler.
Kabelhantering - snabbare service och färre fel
Avsluta fasta kablar på patchpaneler och använd korta, märkta patchkablar på enheterna. Använd horisontella arrangörer på framsidan och vertikala stegar i golvstående skåp. Med borstpaneler kan du dra buntar uppifrån och ned utan att förlora estetiken och minska damminträngningen. Dra fiber separat och behåll böjningsradier.
Organisation: patchpanel = gräns mellan fast kabeldragning och patchning.
Ergonomi: mjuka böjar, slackreserver, port- och buntetiketter.
FO: separata vägar och böjningsradie i enlighet med tillverkarens rekommendationer.
Anpassning till scenariot - hur man inte överdriver
Hemma/i ett mikrokontor fungerar ett 19″ väggfäste 4-12U, 350-450 mm djup bäst (för NVR/PoE: 450-600 mm). I IDF/MDF väljer du ett väggmonterat 12-15U (350-600 mm) eller flyttar till ett golvmonterat 15-32U - 600×600 eller 600×800 mm chassi.
Ett serverrum med "single-cabinet" innebär ett golvskåp på 37-47 enheter (oftast 42-47 enheter) i storlek 600×1000/1200 eller 800×1000/1200 mm, med perforerad front/baksida, vertikala 0U PDU-enheter på båda sidor och 1-3U blindpaneler mellan utrustningsblocken.
Laboratorier och AV-system kan dra nytta av ett öppet rack på 18-42U - full åtkomst och utmärkt värme, men endast i kontrollerade miljöer; lägg till hjul, tvärstag och kardborreband/zipband.
SOHO / CCTV
Skåp: väggmonterat 9-12U, 600 mm.
Tillägg: fläkt + termostat, 1U PDU, 1U organizer, hylla för NVR/UPS.
Kontor (IDF/MDF)
Skåp: väggmonterat 12-15U eller golvstående 22-32U.
Prioriteringar: tydlig kabeldragning, U-marginal, snygg front.
Serverrum
Skåp: golvstående 42-47U, 800×1000/1200 mm.
Prioriteringar: perforerad front/baksida, 0U PDU på båda sidor, blindpaneler, snygga vertikaler.
Labb / AV
Skåp: öppet rack 18-42U.
Prioriteringar: snabb omkonfiguration, full åtkomst, kardborreband/vertikala organisatörer.
De vanligaste misstagen och hur man undviker dem
Oftast finns det inte tillräckligt med U-reserv och monteringsdjup, så pluggar kolliderar med dörrar och varje nytt element utlöser en "dominoeffekt". Lika vanligt är att man underskattar kylning (PoE/NVR) och "effektdimensionering till det yttersta". Tunga moduler som monteras högt höjer tyngdpunkten och risken för tippning.
Fri höjd: +20-30% U och +30% effekt.
Djup: inkludera pluggar och böjningsradier; kontrollera djupet mellan skenorna.
Termik: perforering, fläktar, blindpaneler; fria RU ovanför heta element.
Stabilitet: UPS/batterier i botten, nivellering och eventuell förankring.
Tillbehör som verkligen gör skillnad
Det här är de små sakerna som förkortar servicetiden och förbättrar tillförlitligheten. Hyllor (fasta/skjutbara) för enheter utan "öron", glidskenor för servrar, 1-2U blindpaneler som förbättrar kylningsriktningen, 1U/0U PDU:er för snygg strömfördelning, borstpaneler, organisatörer och ett förråd med M6-skruvar med burmuttrar.
Montering: hyllor, skenor, M6-kit.
Kylning: blindpaneler, fläktar + termostat.
Beställning/kraft: 1U/0U PDU:er, organisatörer, borstpaneler, kardborreband/zipband.
Sammanfattning
Börja med att välja ett rackskåp utifrån dess roll (SOHO/IDF/serverrum/labb), räkna sedan U och djup "i verkliga termer", utforma kylning och kraft med en marginal och ta slutligen hand om bästa praxis för kabelhantering. Marginaler är din försäkring: +20-30% U och +30% effekt säkerställer att installationen förblir användbar och redo att växa.
SOHO/CCTV: väggmonterad 19″ 4-12U, 350-450 mm (för NVR/PoE: 450-600 mm); fläkt med termostat, 1U PDU, fri 1U ovanför "värmare".
IDF/MDF: väggmonterad 12-15U eller golvstående 15-32U (600×600 / 600×800 mm); organisatörer (horisontella/vertikala) och 1-3U blindpaneler.
Serverrum: golvstående 37-47U (oftast 42-47U), 600×1000/1200 eller 800×1000/1200 mm; perforerad fram-/baksida, 0U PDU på båda sidor, 1-3U blindpaneler, dubbla strömförsörjningar och ≥30% effektmarginal.
Lab/AV: öppet rack 18-42U - full åtkomst och snabb omkonfiguration i en kontrollerad miljö; hjul + tvärstag, kardborreband/zipband, vertikala stegar.
Ett väl valt rackskåp är en investering i stabilitet och lägre TCO - det organiserar kablage, förbättrar kylningen och förkortar servicetiden. Du har nu en komplett uppsättning kriterier för att fatta ett välgrundat beslut: från höjd i U och verkligt monteringsdjup, via dörrtyp och kylplan, till strömfördelning och tillbehör. Istället för "kompromisser för idag", välj en lösning som lämnar en marginal för morgondagen.
