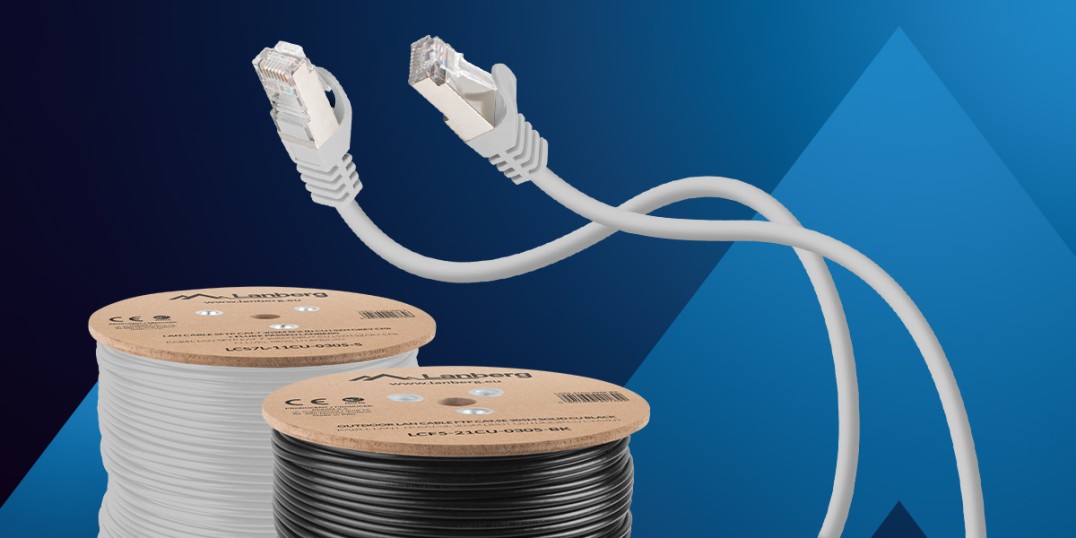

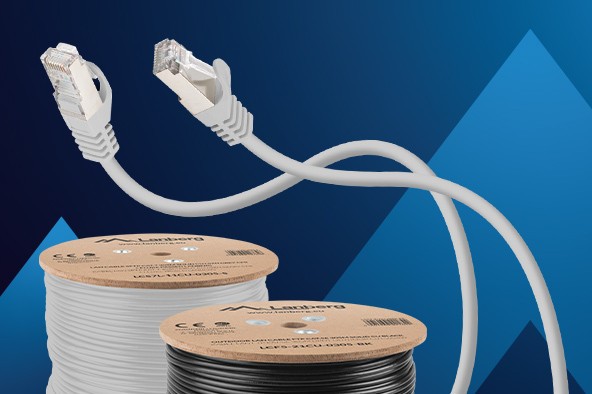

LAN-kablar, patchkablar och den brutala verkligheten
Moderna nätverk måste klara av mer och mer. 1 Gb/s är nu det absoluta minimumet, och 10 Gb/s är inte längre reserverat för serverrum. Utöver det har du Wi-Fi 6/6E accesspunkter, VoIP-telefoni, 4K-kameror och system för åtkomstkontroll. Var och en av dessa enheter genererar trafik och drar ofta också ström via PoE.
Marknaden för kablar och patchkablar är enorm. Välrenommerade tillverkare finns sida vid sida med okända varumärken, och alla ser likadana ut - manteln visar en kategori, en skärmningstyp och ibland en logotyp. Problemet är att trycket bara är en deklaration. Vissa kablar uppfyller verkligen ISO/IEC- eller TIA-kraven, andra klarar knappt de nedre gränserna för parametrarna, och vissa når dem helt enkelt inte alls.
För en installatör är detta en nyckelfråga. Du designar ett 10 Gb/s-nätverk, installerar Cat.6A-kablage och allt ser professionellt ut. Sedan visar det sig att du får överföringsfel, hastighetsminskningar och problem med PoE med högre effekt. På papperet ser allt bra ut, men i praktiken har kunden ett klagomål. Ofta är den skyldige helt enkelt en kabel som inte håller vad manteltrycket lovar.
Varför ett Cat.6/6A-manteltryck inte är tillräckligt
En kabels prestanda beror på specifika elektriska parametrar som mäts över definierade frekvensområden. De viktigaste är signaldämpning (Attenuation), överhörning på nära och långt håll (NEXT, FEXT), returförlust, fördröjning och - när det gäller PoE-DC - loopresistans och parbalans. Endast en fullständig mätning av dessa värden visar om kabeln verkligen kan hantera 10 Gb/s överföring med tillräcklig säkerhetsmarginal.
Billiga kablar uppfyller ofta inte marginalerna vid högre frekvenser. Teoretiskt sett är de Cat.6, men i praktiken når de knappt upp till standardens nedre gränser - eller så uppfyller de dem inte alls. Inget utrymme innebär att nätverket kanske fungerar bra idag, men att varje förändring i förhållandena kan utlösa problem.
Det är därför det inte räcker med att titta på utskriften i professionella installationer. Varje länk bör verifieras med en certifierande testare som bekräftar de verkliga parametrarna.
Fluke Corporation - industristandarden inom kabeltestning
Fluke Corporation är en global ledare inom professionella mät- och diagnosinstrument. Inom strukturerad kabeldragning har Flukes testare varit referenspunkten i åratal. Nätverksindustrin behandlar dem som guldstandarden - om en kabel är "Fluke-passad" är det ett verkligt tekniskt argument som stöds av mätningar. Flukes testare används för att certifiera kablar mot internationella standarder som ISO/IEC 11801 eller TIA-568.
Fluke DSX-602 i praktiken
DSX-602 är en analysator för certifiering av kopparkablar. Den stöder partvinnad kabel från Cat.3 till Cat.6A, arbetar med upp till 500 MHz och möjliggör Cat.6A-certifiering för 10 Gigabit Ethernet på cirka 10 sekunder per länk. Testningen går snabbt, gränssnittet är tydligt och med avancerad HDTDX/HDTDR-diagnostik kan du exakt lokalisera skadan eller källan till ett problem.
Hur testar vi Lanbergs kablar och patchkablar?
Hos Lanberg genomgår varje serie kablar och patchkablar som är avsedda för professionella installationer rigorösa tester med Fluke DSX-602. Detta är inte ett marknadsföringsförfarande - det är en verifiering av att produkten verkligen uppfyller de deklarerade parametrarna.
Processen ser ut så här. Först konfigurerar vi testaren - vi väljer lämplig standard (ISO/IEC 11801 eller TIA-568) och kabelkategori. Vi använder dedikerade kanaladaptrar eller permanenta länkadaptrar, beroende på typ av test. För patchkablar testar vi den färdiga kabeln med RJ45-kontakter i båda ändar - testaren kontrollerar hela uppsättningen elektriska parametrar precis som den gör för en komplett kanal.
Vi startar testet och inom några sekunder får vi ett PASS- eller FAIL-resultat. På skärmen kan vi se de viktigaste parametrarna: dämpning, NEXT- och FEXT-korsstjälkning, returförlust, länklängd och PoE-relaterade parametrar. Ett PASS-resultat innebär att kabeln uppfyller kraven i standarden för den givna kategorin. Marginalen är också viktig - ju högre den är, desto mer utrymme har du för framtiden.
Om kabeln inte klarar testet lokaliserar DSX-602:s diagnostik problemområdet. På diagrammet kan vi se exakt var det finns en signalavvikelse, krossning eller en dåligt avslutad kontakt. Det gör att vi snabbt kan korrigera produktionsprocessen och se till att varje batch uppfyller kraven.
Vi exporterar resultaten till LinkWare och genererar rapporter med detaljerade mätningar, plottar och marginaler. Den här dokumentationen är tillgänglig för våra handelspartner och installatörer - ett bevis på att Lanberg-kabelns parametrar inte är tagna ur luften.
Varför är Fluke-testade Lanberg-kablar en verklig fördel?
Om du installerar Lanberg-kablar med Flukes testbekräftelse har du teknisk säkerhet om parametrarna. Du vet att kabeln klarar 10 Gb/s eftersom den har mätts och klarat certifieringen. Det leder till färre fel och färre klagomål - färre problem med hastighet, avbrutna anslutningar eller instabil PoE. Du sparar tid eftersom du inte behöver återvända till platsen för att släcka bränder efter att systemet har tagits i drift.
För installatören innebär det också större trovärdighet i slutkundens ögon. Du kan visa en testrapport istället för att be dem ta ditt ord för det. Kunden kan se att deras nätverk har mätts, verifierats och uppfyller parametrarna - det skapar förtroende och gör det enklare att godkänna.
Lanberg testar sina Cat.6- och Cat.6A-kablar och patchkablar med DSX-602 i enlighet med ISO/IEC- och TIA-standarder. Varje serie som är avsedd för krävande installationer - kontor, datacenter, industrianläggningar - har dokumenterade mätresultat. Det är en garanti för att installationen kommer att fungera enligt planerna, utan överraskningar.
Sammanfattning
Alla kablar på marknaden är inte lika bra. Ett manteltryck i Cat.6 eller Cat.6A är bara tillverkarens deklaration - den verkliga kvalitetsbekräftelsen är ett test som utförs med en certifierande testare. Lanberg använder Fluke DSX-602 för att garantera att kablarna verkligen uppfyller kraven för den deklarerade kategorin och bandbredden.
Om du vill vara säker på att din installation fungerar som den ska väljer du Lanbergs kablar och patchkablar med dokumenterade Fluke-tester. Färre problem, färre klagomål, nöjdare kunder. Kontakta oss om du behöver råd om hur du väljer kablage eller vill se exempel på testrapporter.
